Waar perslucht schone lucht wordt.
De compressor levert lucht die heet en nat is en een spoor olie bevat. Leidingfilters halen de deeltjes, de aerosolen en de damp eruit, trap voor trap, tot de lucht voldoet aan de ISO 8573-1-klasse die uw proces nodig heeft.
Vier trappen van de luchtketel naar het proces.
Geen enkel element doet alles. Elke trap is bemeten op één soort verontreiniging en beschermt de trap erna.
Na de compressor
De lucht verlaat de olieafscheider met enkele ppm olie, verzadigd met waterdamp en met roest en aanslag uit het leidingwerk. De nakoeler en de luchtketel slaan het meeste water neer; de rest is het werk van de filters.
Deeltjes
Een voorfilter houdt roest, aanslag en stof tegen tot in het micronbereik. Het vangt de vaste deeltjes af, zodat het coalescentiefilter erachter er niet op dichtslibt.
Coalescentie
De lucht stroomt door een diep bed van borosilicaat-microvezel. Olie- en wateraerosolen raken de vezels, vloeien samen tot druppels, migreren naar de buitenste drainagekous en vallen in de kom, waar de condensaatafvoer ze verwijdert. Een fijn coalescentiefilter brengt de olieaerosol terug tot de 0,01 mg/m³ die ISO 8573-1 klasse 1 vraagt.
Damp en stof
Na de droger adsorbeert een actiefkoolelement de oliedamp en geur die geen enkel coalescentiefilter kan vangen, en houdt een stoffilter het droogmiddelstof tegen. Actiefkool zit altijd achter een coalescentiefilter, nooit alleen.
Drie bevestigingen in het filterhuis, drie soorten filtermedia.
Merk en maat van het filterhuis bepalen de montage en afmetingen van het element. De filtergraad bepaalt het filtermedium erin.

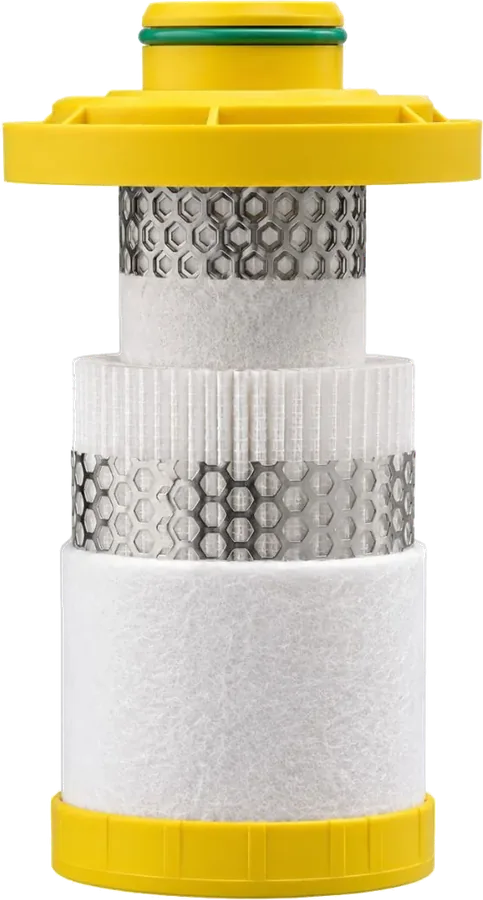

- 01Hals met de O-ring
- 02Eindkap
- 03Geperforeerde binnenste steunhuls
- 04Coalescerende microvezellagen
- 05Buitenste steunhuls
- 06Drainagekous
Schroef- of insteekhalshet meest voorkomend
Het element hangt met een hals aan de kop van het filterhuis: met schroefdraad, insteek met O-ring, of bajonet. Te herkennen aan halsdiameter en -type, buitendiameter en hoogte.
Trekstang en kap met greepgeklemd
Een element met open uiteinden, tussen de kop en de kom geklemd met een centrale trekstang, of vastgehouden door een kap met een greep. Te herkennen aan buitendiameter, binnendiameter en hoogte; de pakkingen aan beide uiteinden worden meegeleverd.
Conisch en plaatmontagemerkspecifiek
Elementen met een conische kap, een vierkante plaat of een flens met vier bouten, elk eigen aan één filterhuisfamilie. Het filterhuismodel is de zekerste manier om ze te herkennen.
Borosilicaat-microvezel
Een diep, gegradeerd bed van fijne glasvezels voor coalescentie: aerosolen worden in de diepte gevangen en afgevoerd, met de filtergraad bepaald door vezelfijnheid en beddiepte.
Geplooid deeltjesmedium
Geplooid cellulose- of synthetisch medium voor de voorfilter- en stoftrappen: grote doorstroming, lage drukval en grote opnamecapaciteit voor vaste deeltjes.
Actiefkool
Korrelvormige of geïmpregneerde kool die oliedamp en geur adsorbeert. Het heeft een vaste capaciteit en geeft geen drukvalsignaal als het verzadigd is, dus het wordt op tijd vervangen, niet op de manometer.
Hoe u de uwe herkent.
Drie manieren, in volgorde van zekerheid. Het platform accepteert ze alle drie.
- 01
Lees het nummer af. Het elementnummer staat op de eindkap, en het filterhuis draagt een label met zijn model en het element dat erin hoort. Voer een van beide in op Compressor Parts Finder en u krijgt het OCP-equivalent in dezelfde filtergraad.
- 02
Ken het filterhuis. Merk en model van het filterhuis, of de compressor waar het bij geleverd is, zijn voldoende: het platform toont de elementen voor elke filterhuismaat en filtergraad.
- 03
Meet het op. Buitendiameter (D1), diameter van de hals of eindkap (D2) en totale hoogte (H1), in millimeters, plus de filtergraad die op het oude element staat. Twee elementen met dezelfde afmetingen en een andere filtergraad zijn niet uitwisselbaar.
Wanneer u het vervangt.
Een coalescentie-element herstelt nooit: de drukval gaat alleen maar omhoog, en de energierekening erachter ook.
Drukverschil
De manometer op het filterhuis is de eerlijke maatstaf. Voorbij de grenswaarde uit de handleiding van het filterhuis kost een verzadigd element tot 10% meer energie om de lucht erdoor te persen, nog voordat er een probleem met de persluchtkwaliteit zichtbaar wordt.
Bedrijfsuren
De meeste filterhuisfabrikanten schrijven een interval in dit bereik of een jaarlijkse vervanging voor. Olie-overdracht (carry-over) van een vermoeide olieafscheider, water van een droger die het niet bijhoudt en vervuild leidingwerk verkorten het.
Wat u ziet
Sporen bij het gereedschap of in het product, een condensaatafvoer die voortdurend loopt, corrosie op de schroefdraad van het filterhuis of een vervormd element: het element is verzadigd of de afdichting van het filterhuis is kapot.
Maak het filterhuis drukloos voordat u het opent, controleer de kom, de condensaatafvoer en de O-ring op de kop, en monteer de trappen in de juiste volgorde: deeltjes vóór coalescentie, actiefkool na de droger, nooit een actiefkoolelement zonder coalescentiefilter ervoor. Vervang alle trappen bij dezelfde onderhoudsbeurt.
